Photos du forage

Vous pouvez voir ci-dessous les photographies du forage pour les fondations de l'éolienne. Les fondations sont composées de 18 pieux de 9 mètres de profondeur et 450 mm de diamètre. Ils sont constitués d'un tube creux en acier de 20 cm de diamètre coulé dans du béton (au total 12 tonnes de ferraille uniquement pour les tubes). Le haut des pieux sera immergé dans le béton avec le reste du ferraillage.

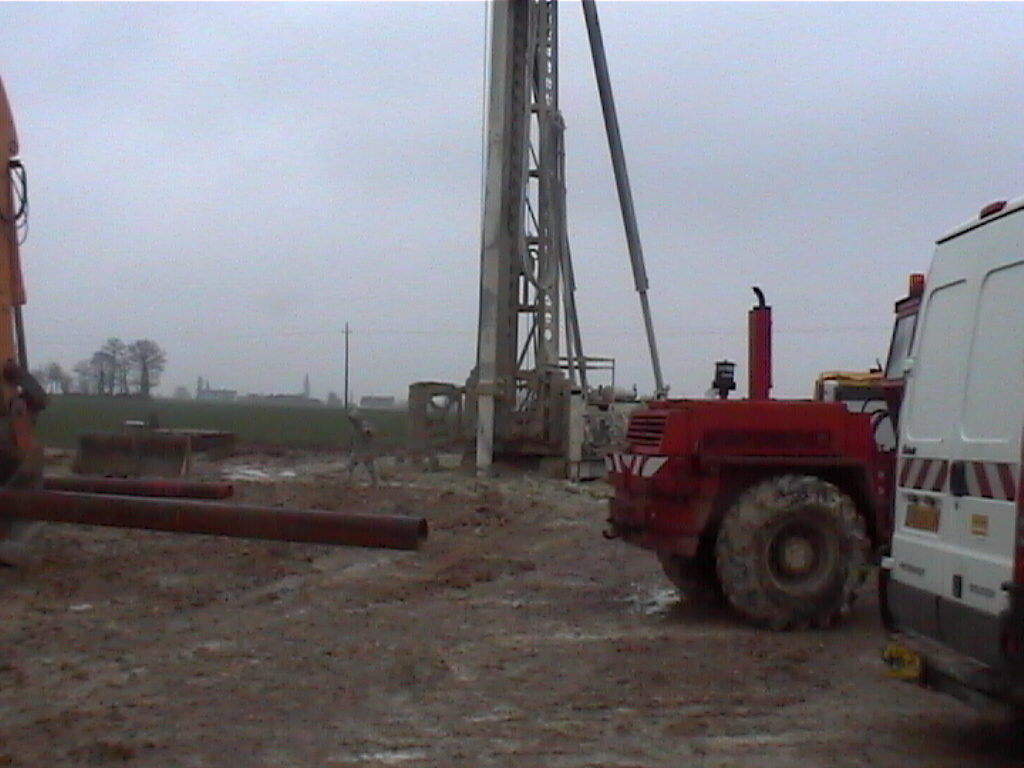

Forage éolienne SARL AVEL-IF : La base de la foreuse en pleine action pour la pose des pieux qui seront en partie coulés immergés dans le béton avec le ferraillage.
La foreuse

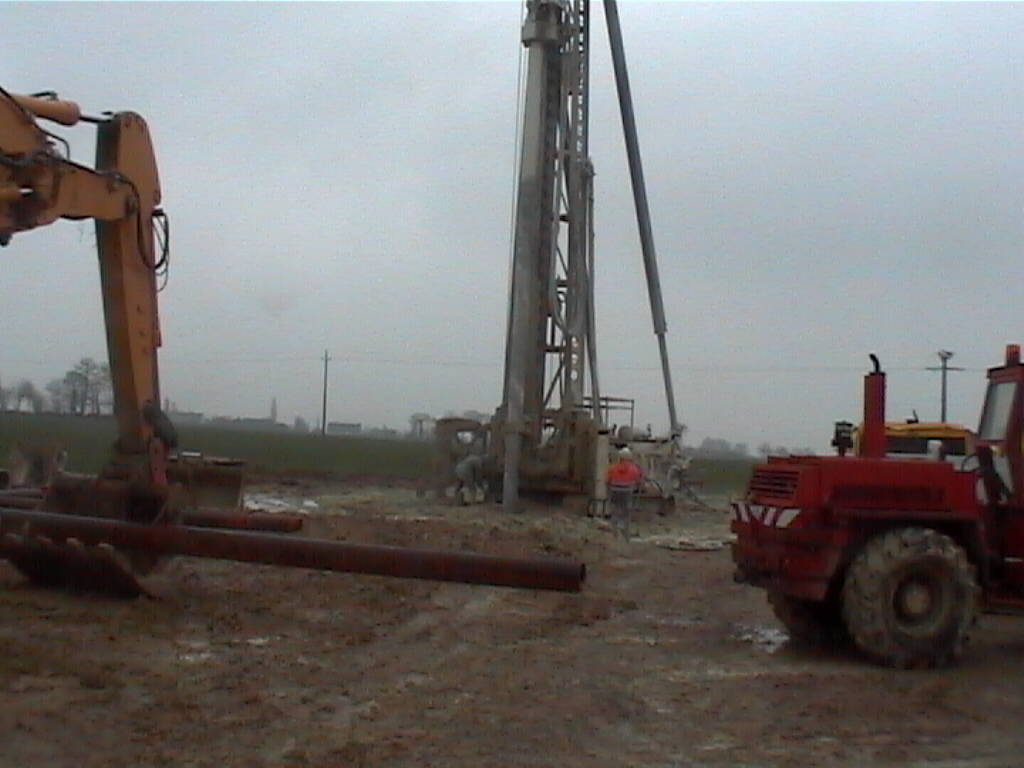

Forage éolienne SARL AVEL-IF : La foreuse en pleine action forant un trou de 9 mètres de profondeur et 45 cm de diamètre qui accueillera des pieux de 20 cm de diamètre coulé dans du béton. On peut également apercevoir le bras de la pelleteuse ainsi que le chariot élévateur permettant de réaliser les travaux de manutention.
La foreuse

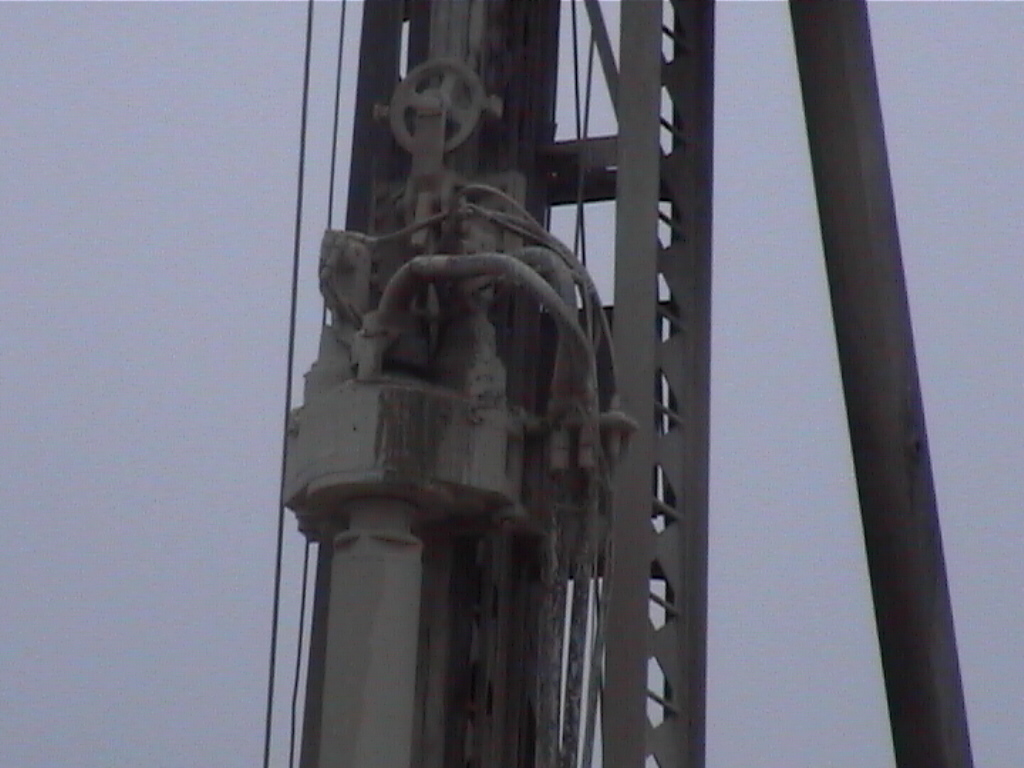

Forage éolienne SARL AVEL-IF : Le moteur de la foreuse entraînant la tête de la foreuse.
La foreuse

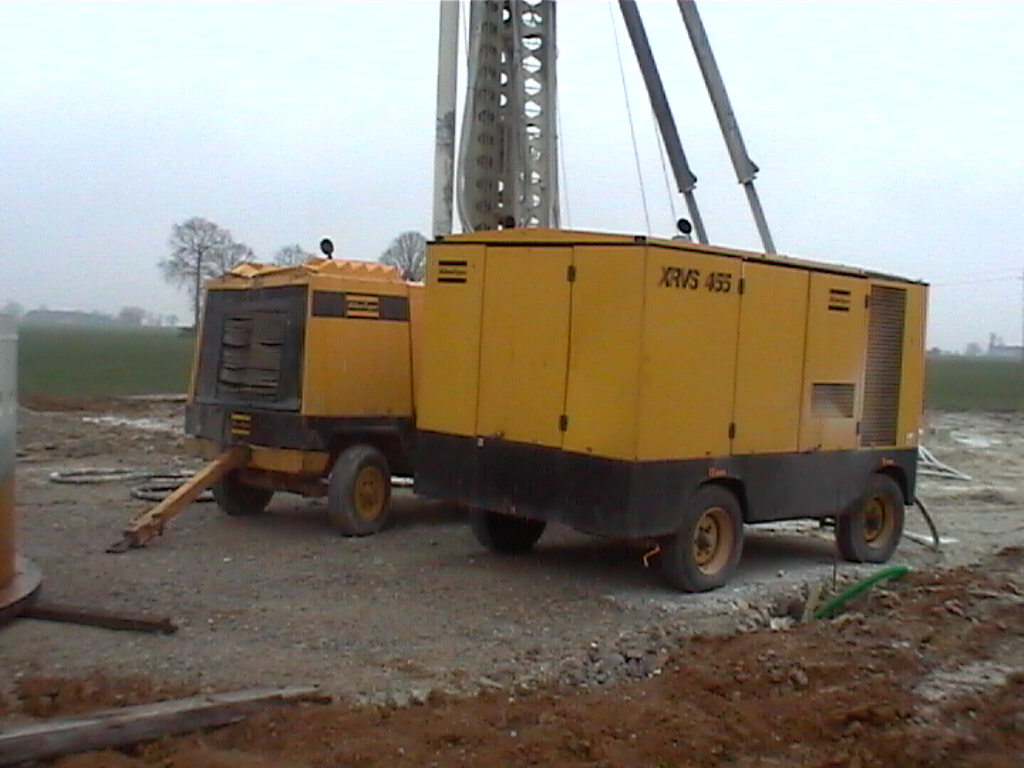

Forage éolienne SARL AVEL-IF : Les deux compresseurs alimentant la foreuse qui consomme beaucoup d'énergie pneumatique.
Les compresseurs

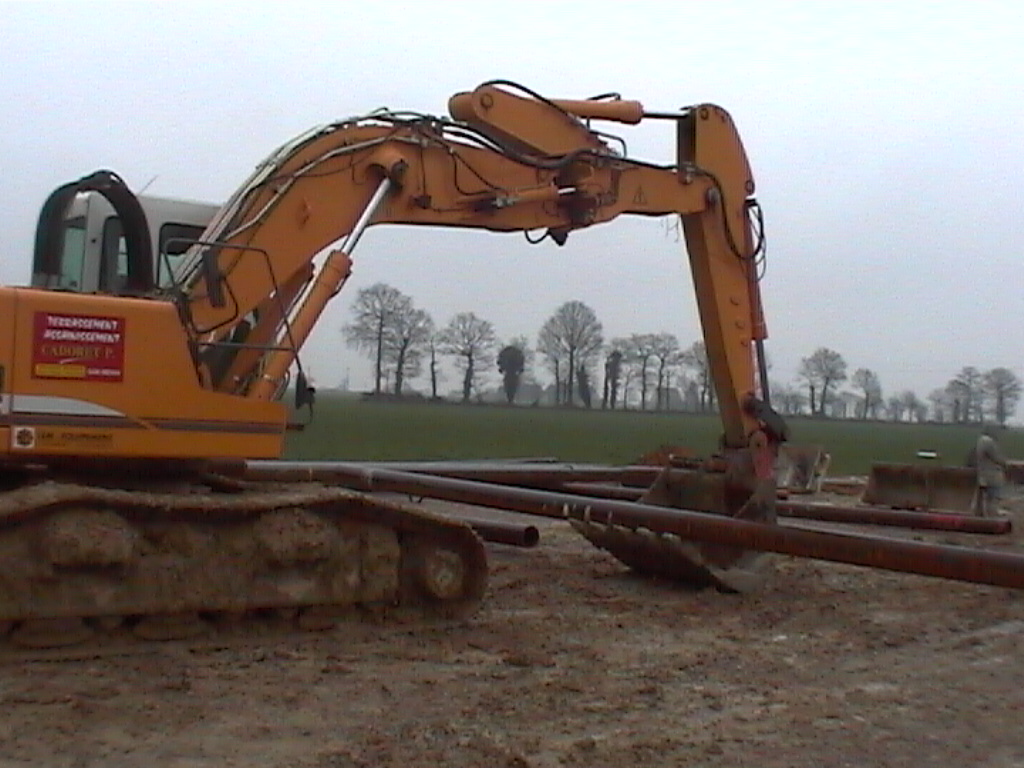

Forage éolienne SARL AVEL-IF : La pelleteuse transportant les pieux pour les mettre en place dans les forages.
La pelle pour le transport des pieux

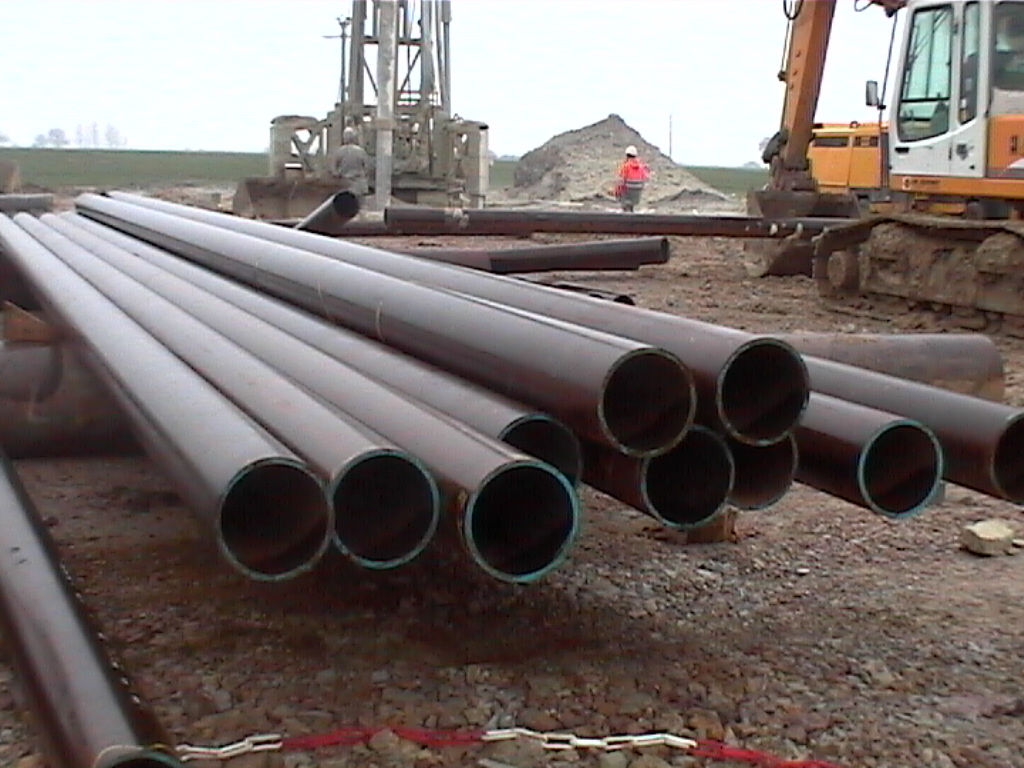

Forage éolienne SARL AVEL-IF : Les pieux supportant les fondations de l'éolienne.
Les pieux

Ces photos ont été prises en avril 2006. Pour visionner une vidéo du forage des pieux, cliquez ici.
